RL外模板(XPS)現澆混凝土復合保溫系統

一．RL外模板現澆混凝土復合保溫系統基本情況介紹
RL外模板(XPS)現澆混凝土復合保溫系統是以RL復合保溫外模板為免拆外模板，常規模板為內模板，中間澆筑混凝土，并通過RL錨栓將RL復合保溫外模板與混凝土加強連接，外側做防火找平層、抹面層及飾面層形成的無空腔復合保溫系統，簡稱RL外模板保溫系統。

RL外模板保溫系統基本構造見圖1。

圖1 RL外模板保溫系統基本構造

1-內飾面層；2-現澆鋼筋混凝土；3-RL外模板；4-RL錨栓；5-保溫漿料（20~25mm）；
6-抗裂砂漿（5mm）；7-外飾面層
RL保溫系統目的是提供一種復合外模板保溫一體化墻體結構，不僅結構簡單、施工方便、安全性好的，而且集保溫、模板為一體。

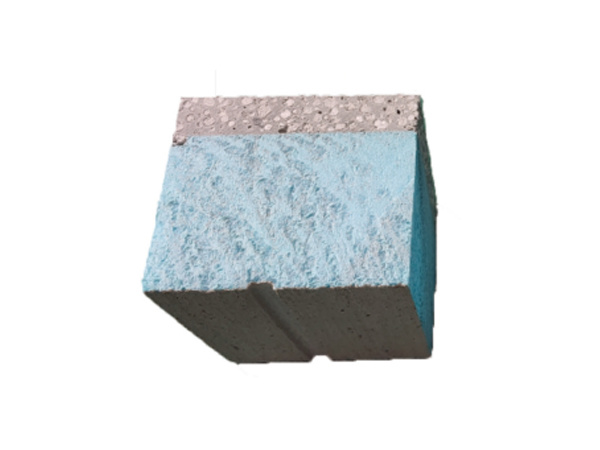

1.RL外模板
RL復合保溫外模板是經工廠化預制，由抗裂砂漿層、保溫過渡層、兩側帶有方形凹槽的擠塑聚苯板（XPS板）,內外側粘結增強層等部分構成，在現澆混凝土外墻工程中起保溫隔熱、防火阻隔作用的免拆外模板，簡稱RL外模板。

基本構造見表1。

表1 RL復合保溫外模板基本構造

構造層名稱		組成材料	構造示意圖
1	內側粘結增強層	RL水泥砂漿界面劑
2	保溫層	擠塑聚苯板（XPS板）
3	外側粘結增強層	RL水泥砂漿界面劑
4	保溫過渡層	17mm~22mm保溫漿料
5	抗裂砂漿層	3mm抗裂砂漿層復合耐堿網格布

RL外模板是以擠塑聚苯板（XPS板）為保溫芯材的構造層。保溫芯材兩側開設

凹槽（寬10mm、深5mm、間距100mm），根據設計、施工要求，可更改凹槽規格與數目。

3.RL水泥砂漿界面劑
將RL水泥砂漿界面劑噴涂于保溫層表面，作為RL外模板的內外側粘結增強層，用以提高保溫層與混凝土或保溫漿料的粘結強度。且用RL水泥砂漿界面劑代替現有的粘結砂漿加網格布的做法，可以使RL水泥砂漿界面劑緊貼擠塑板兩側表面，使RL外模板內側呈凹凸槽狀，增加與混凝土墻體的接觸面積，從而增強與混凝土及砂漿層的粘結強度。

其優點：
① RL水泥砂漿界面劑可有效的將有機保溫材料與無機混凝土、砂漿材料有效的緊密自然高強度粘接在一起，使外模板的粘結強度可達到0.3MPa，是國家標準0.15MPa的兩倍以上。

② RL水泥砂漿界面劑配方嚴格，經過上千次實驗。配方比例改變，將導致界面劑無法成型，避免了偷工減料，有效保證質量。
③ 工序簡單，減少生產工序，避免因多道工序和材料造成的質量隱患。并
減輕RL外模板的整體重量。

4.保溫過渡層
再以膠粉聚苯顆粒保溫漿料為主要材料制成的柔性保溫過渡層，攤鋪在保溫層外側粘結增強層上，增強RL外模板的防火性能，緩解RL外模板因環境變化產生的應變。再將由高分子聚合物、水泥、砂和填料為主要材料制成，具有優異的抗變形能力和粘結性能，起抗裂和保護作用的抗裂砂漿攤鋪在保溫過渡層外側，抗裂砂漿中布置一道耐堿纖維網格布，提高模板面層的抗裂性和抗沖擊性。

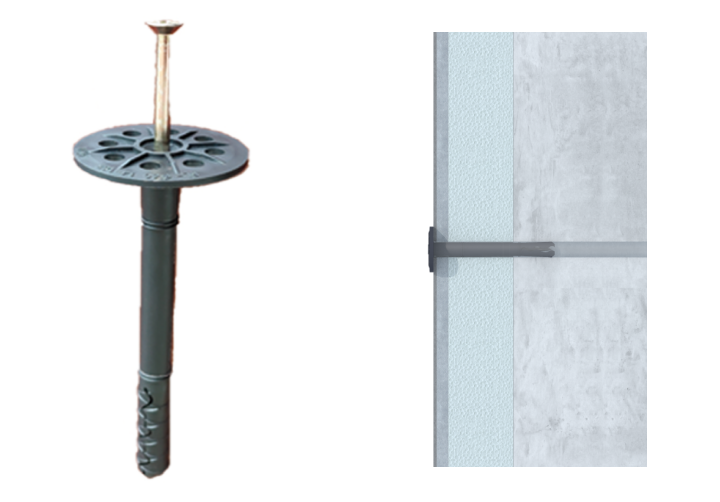

5.RL錨栓
連接RL外模板與現澆混凝土結構的專用錨栓，材質主要為尼龍、尼龍金屬組合或具有防腐性能的金屬等。RL錨栓利用模板支護施工留下的對拉螺栓孔進行安裝，起到填塞穿墻螺栓孔并增強RL外模板與現澆鋼筋混凝土連接可靠性的作用。
其優點：
利用對拉螺栓留下的孔洞進行安裝，省去了打孔工序，避免在打孔環節出現因深度不到位所造成的質量隱患，同時減去了外側堵孔工序，節約材料成本。

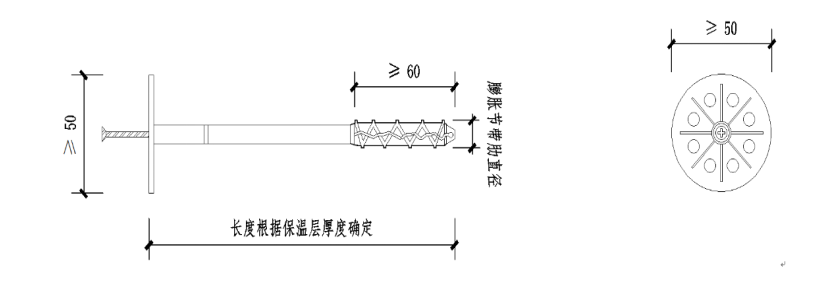

RL錨栓的基本構造見圖2。

6.找平抹面飾面
將由可再分散膠粉、無機膠凝材料、外加劑等制成的膠粉料與聚苯顆粒輕骨料按一定比例配制而成的輕質膠粉聚苯顆粒保溫漿料用于RL外模板外側作為系統的防火找平層。再依次將抹面砂漿做抹面層，其他裝飾材料做飾面層，形成整體RL外模板現澆混凝土復合保溫系統。
二．RL外模板現澆混凝土復合保溫系統的常用規格及性能要求
RL外模板保溫系統構造不得改變，其主要組成材料應由系統產品制造商山東瑞魯配套提供。RL外模板保溫系統的設計應符合《建筑設計防火規范》GB 50016的相關規定，保溫芯材外側不燃材料層的總厚度不應小于50mm。RL外模板保溫系統宜采用涂裝飾面。
1.RL保溫系統的性能應符合表2的要求。

表2 RL保溫系統性能要求

項目	性能要求
耐候性	經耐候性試驗后，不得出現飾面層起泡或脫落、保護層空鼓或脫落等破壞，不得產生滲水裂縫；拉伸粘結強度不應小于0.10MPa。
抗沖擊性	10J級
耐凍融	30次凍融循環后，系統無空鼓、脫落，無滲水、裂縫；拉伸粘結強度應不小于0.1MPa

2.RL外模板的性能應符合表3的要求。

表3 RL外模板性能要求

項目		單位	性能指標
面密度		kg/m²	≤ 40
抗沖擊性		J級	≥ 10.0
抗折荷載		N	≥ 2000
熱阻		（m²·K）/W	符合設計要求
拉伸粘結強度	原強度	MPa	≥ 0.20
	耐水
	耐凍融

3.RL外模板常規尺寸及允許偏差應符合表4的規定

表4 RL外模板常規尺寸及允許偏差單位： mm

項目	規格尺寸	允許偏差
長度	1200、2400、3000	±2
寬度	600、900、1200	±2
厚度	60~130	-1，+2
對角線	—	≤5
板面平整度	—	≤2

注：其他規格尺寸可按照設計要求制作。

4.RL水泥砂漿界面劑性能指標應符合表5的規定。
表5 RL水泥砂漿界面劑性能指標

項目		單位	性能指標
拉伸粘結強度（與水泥砂漿）	標準狀態	MPa	≥0.6
	浸水處理		≥0.3
拉伸粘結強度（與保溫板）	標準狀態	MPa	≥0.20
	浸水處理

5.擠塑聚苯板（XPS板）性能應符合表6的規定。

表6 擠塑聚苯板（XPS板）性能要求

項目	單位	性能指標
密度	kg/m³	25～35
垂直于板面方向的抗拉強度	MPa	≥0.20
壓縮強度	MPa	≥0.20
導熱系數	W/(m·K)	≤0.030
燃燒性能等級	—	B₁
尺寸穩定性	%	≤1.2

6.玻纖網的性能應符合表7的規定。

表7 玻纖網性能指標

項目	單位	性能指標
單位面積質量	g/m²	≥ 160
耐堿拉伸斷裂強力（經、緯向）	N/50mm	≥ 1000
耐堿拉伸斷裂強力保留率（經、緯向）	%	≥50
斷裂伸長率（經、緯向）	%	≤ 5.0

7.膠粉聚苯顆粒保溫漿料性能應符合表8的規定。

表8 膠粉聚苯顆粒保溫漿料性能指標

項目	單位	性能指標
干表觀密度	kg/m3	250~350
抗壓強度	MPa	≥0.30
軟化系數	—	≥0.6
導熱系數	W/（m·k）	≤0.080
線性收縮率	%	≤0.3
抗拉強度	MPa	≥0.10
燃燒性能等級	—	不低于A（A2）級

8.抹面砂漿的性能應符合表9的規定。

表9 抹面砂漿的性能指標

項目		單位	性能指標
拉伸粘結強度 (與保溫漿料)	標準狀態	MPa	≥0.10
	浸水處理		≥0.10
可操作時間		h	1.5～4.0
壓折比		-	≤3.0

9.RL錨栓
RL錨栓的性能指標應符合JG/T 228《建筑用混凝土復合聚苯板外墻外保溫材料》的規定，RL錨栓塑料圓盤直徑不應小于50mm，有效錨固深度在現澆混凝土墻中不應小于60mm，單個錨栓抗拉承載力應符合表10的規定。

表10 RL錨栓性能指標

項目	單位	性能指標
單個錨栓抗拉承載力	kN	≥1.5

RL錨栓的膨脹節帶肋直徑應與對拉螺栓孔徑匹配吻合，且應符合表11的規定。

表11 RL錨栓膨脹節帶肋直徑與對拉螺栓孔徑尺寸關系

項目	技術要求
RL錨栓膨脹節帶肋直徑	12.5	14.5	16.5
對拉螺栓孔徑	13	15	17

注：其他規格直徑的RL錨栓可根據實際對拉螺栓孔徑進行匹配定做。

10.柔性耐水膩子必須與RL保溫系統組成材料相容，其性能指標應符合《建筑外墻用膩子》JG/T 157的規定。
11.涂料必須與RL保溫系統組成材料相容，其性能指標應符合《彈性建筑涂料》JG/T 172或《合成樹脂乳液砂壁狀建筑涂料》JG/T 24等的有關規定。

三．RL外模板制備生產工藝
1.聚合物水泥干粉砂漿制備：

膠凝材料、骨料、膠粉等原材料計量，混合攪拌，儲存。
2.保溫砂漿干粉制備：

膠凝材料、聚苯顆粒、膠粉等原材料計量，混合攪拌，儲存。
3.RL水泥砂漿界面劑制備：
液料組份--乳液、助劑、水等原材料計量，混合分散攪拌均勻；
粉料組份--膠凝材料、骨料、膠粉等原材料計量，混合攪拌，儲存；
將粉料與液料兩組分按照一定配比混合攪拌均勻后，噴涂使用。

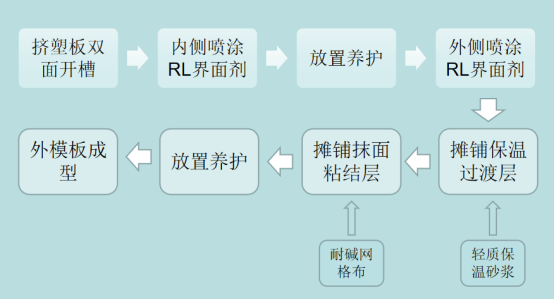

復合保溫模板的制備工藝主要包括：擠塑板切割，開設凹槽，內側噴涂RL水泥砂漿界面劑，養護7天，保溫板外側依次噴涂鋪設RL水泥砂漿界面劑、保溫過度層、抗裂砂漿及耐堿纖維網格布，自然養護28天后出廠。

四．RL外模板(XPS)現澆混凝土復合保溫系統施工技術要求及工藝流程
1.施工技術要求
（1）復合外模板保溫體系施工時，現場應建立相應的質量管理體系、施工質量和檢驗制度，并編制專項施工方案，向施工人員進行培訓和技術交底。
（2）復合保溫板運輸時應輕拿輕放，材料進入施工現場后，先進場驗收，并按規定取樣復驗；各種材料應分類貯存平放碼垛，且不宜露天存放，應有防雨、防暴曬措施；在平整干燥的場地，最高不超過20層；存放過程中應采取防潮、防水等保護措施，貯存時間不宜過長。

（3）砌筑砂漿和抹面砂漿材料宜選用預拌砂漿，并按照性能要求配制，配制好的材料應在規定時間內用完，嚴禁過時使用。
（4）復合外模板保溫體系完工后應做好成品保護。施工產生的墻體缺陷，如穿墻套管、腳手眼、孔東等，應按照施工方案采取隔斷熱橋措施，不得影響墻體熱工性能。
2.施工工藝流程

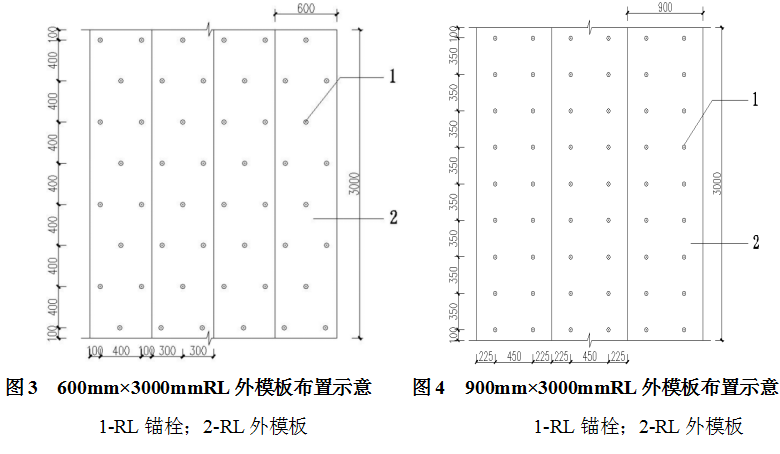

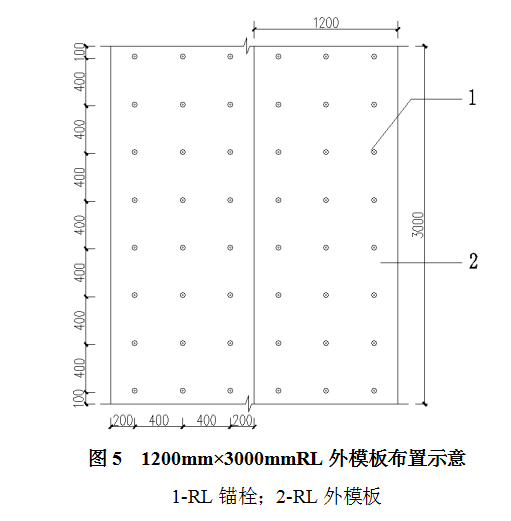

①．根據施工圖，對RL復合保溫外模板進行排版設計、彈線并裁割；
②．在鋼筋框架綁制完成后，放置墊塊；
③．安裝RL復合保溫外模板到位，安裝內模板；
④．確定對拉螺栓間距，對應位置開孔，穿入對拉螺栓套管；
⑤．安裝模板豎向支撐木方，對拉螺栓，橫向固定鋼管，固定內外模板；
⑥．混凝土澆筑；
⑦．拆除對拉螺栓、模板支撐及內模板；
⑧．混凝土達到設計強度后，將RL錨栓安裝在留下的穿墻螺栓孔中，錨栓端頭受力膨脹后，與留下的穿墻螺栓孔擠壓受力，起到錨固作用（內側孔洞用傳統方法進行封堵）；
⑨．砌筑復合保溫砌塊，保溫砌塊外側應同復合保溫模板外側在同一垂直立面上；
⑩．整體分層抹壓預拌找平砂漿或找平漿料；
?．找平層表面抹抹面砂漿，將耐堿纖維網格布壓入抹面砂漿；
?．飾面層施工。
五．經濟效益分析
RL外模板(XPS)現澆混凝土復合保溫系統與普通外模板現澆混凝土復合保溫系統的經濟成本基本持平，與傳統外墻薄抹灰施工工藝及普通外模板系統相比，性能更優，減少工序，施工技術簡單，成本更低，經濟效益更加明顯。
