塔式起重機可視化吊裝視頻系統

產品背景

塔機吊裝過程中存在的安全隱患有：

1、司機在盲區內吊裝，信號工指揮失誤

2、在沒有資質信號工指揮的情況下吊裝

3、由于散裝物品捆扎不牢

4、司機疲勞駕駛

5、夜晚視線模糊，容易判斷失誤

產品介紹
塔式起重機可視化吊裝視頻系統，采用視頻攝像機采集工作視頻，通過無線數字傳輸?shù)今{駛室，實時顯示，司機可以通過腳踏變焦控制器實現圖像的縮放，更好的監控吊點。該系統滿足了國家標準 《起重機械安全監控管理系統（GB28264-2012）》中關于塔式起重機視頻系統至少觀察到吊點的要求，有效解決塔機吊裝視覺盲區問題

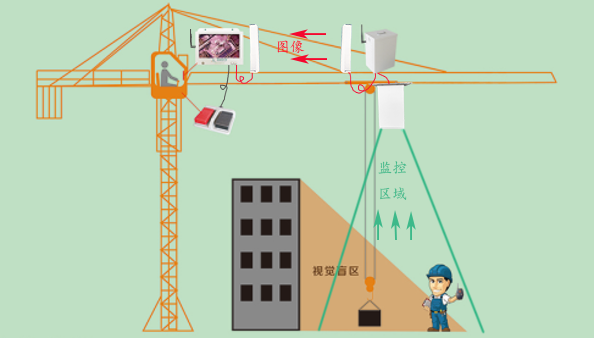

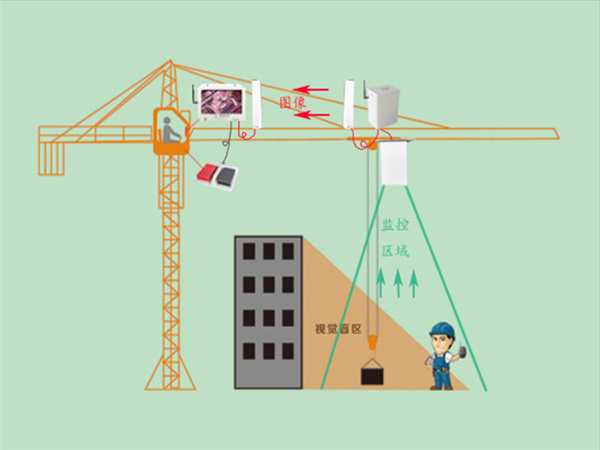

一、系統安裝示意圖

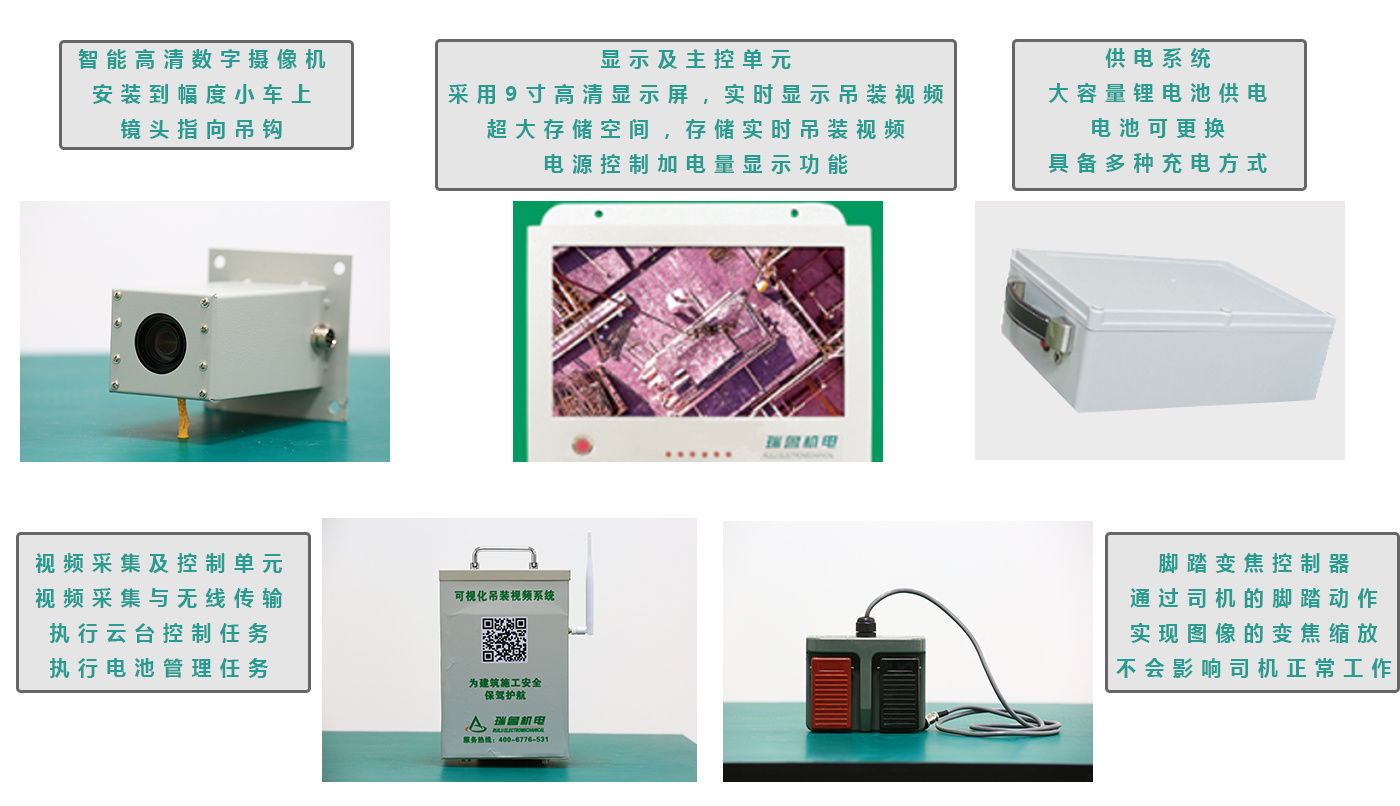

系統由智能高清數字?jǐn)z像機、視頻采集及控制單元、顯示及主控單元、腳踏控制器、供電系統組成。

高清數字?jǐn)z像機
安裝于幅度小車上，鏡頭始終指向掉頭；可20-30倍變焦，同時具備紅外夜視功能，標配夜視120m。
視頻采集及控制單元
視頻采集及控制單元集成先進傳輸技術；其安裝于幅度小車上，隨著小車進行運動；其內部有大容量鋰電池，底部有電源充電口，司機可以插入充電器對內部電池充電；此部分安裝方便，且具備防雨功能。
顯示及主控單元
顯示及主控單元集成了9寸高清顯示屏、無線傳輸模組、NVR等為一體的主控單元；其安裝于駕駛室內便于司機查看，屏幕清晰顯示采集的視頻，控制面板處有電源指示燈、操作按鍵，司機可開啟、關閉攝像機電源，可根據LED電量提示進行充電。
腳踏變焦控制器
腳踏變焦控制器連接與顯示及主控單元上，安裝于司機腳下位置，可通過司機的腳踏動作執行圖像放大、縮小操作，設備具備10000次的腳踏開關動作壽命。

二、技術參數

顯示屏	9寸，1280*800
鋰電池	直流12V 60AH
腳踏開關	100000次動作
視頻攝像機	130W/200W像素 20/30倍變焦夜視120m
防護等級	外置設備IP22 內置設備IP41

三、產品特點
實現塔機吊裝視覺無死角，有效增加吊裝安全性
通過視頻輔助判斷，準確定位，提高吊裝效率三分之一以上
腳踏變焦可清晰地觀測吊裝物體，規范塔吊操作十不吊行為
四、衍生產品簡介
本產品同時衍生出了兩個版本的可視化系統——吊鉤可視化系統和吊鉤追蹤系統。
吊鉤可視化是將監控?cái)z像端安置在了塔機吊鉤上，因此塔機吊裝過程中，司機能夠更清晰看清吊物是否捆扎牢固，是否有障礙物等。
而吊鉤追蹤系統則是將監控?cái)z像頭安裝在大臂尖端，通過幅度高度傳感器計算吊鉤位置，從而控制攝像機跟隨吊鉤運動，該產品監控畫面的圖像立體感非常強，并且攝像機能夠自動變焦，畫面清晰可鑒。該種產品需要與塔機安全監控系統設備配合使用。
